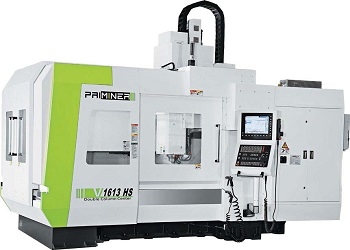

Centre d’usinage à portique V 1613HS

CNC Siemens / Heidenhain

Table

Taille de la table                                 mm        1700 x 1200

Rainure en T (largeur x nombre x distance)      mm          18 x 7 x 150

Charge maximale                                kg          3000

Course

Course X/Y/Z                                     mm        1600/1300/600

Distance entre colonnes                                    1380mm

Broche

Cône de la broche direct Drive           –             BT 40

Puissance du moteur de la broche       kW        9/22kw

Vitesse de rotation de la broche          tr/min    12000 Options /15000 /18 000

Distance entre le nez de la broche et la table    mm          200/800

Avance

Avances rapides X/Y/Z                      m/min    20 /20 /20 m/mn

Avances travail                                   mm/min       1-12000

Changeur d’outils

Nombre d’outils                                  pcs         32

Précision (VDI 3441 Pleine course)

Précision de positionnement               mm        0,012

Précision de répétabilité                      mm        0,010

Dimensions et poids

Dimensions                                         mm        4890×4110×3650

Poids                                                  kg          16 000
