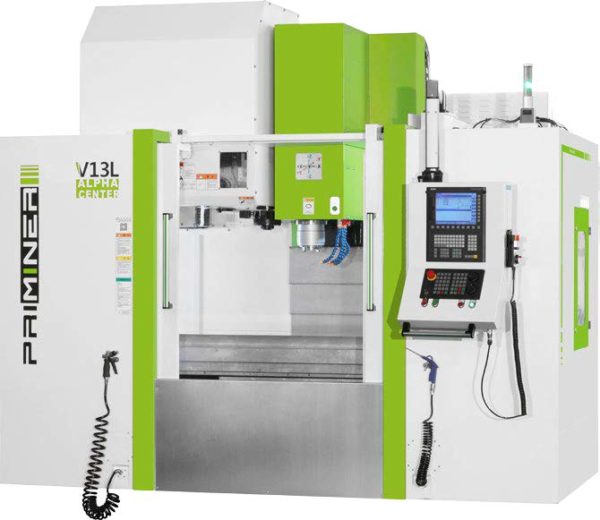

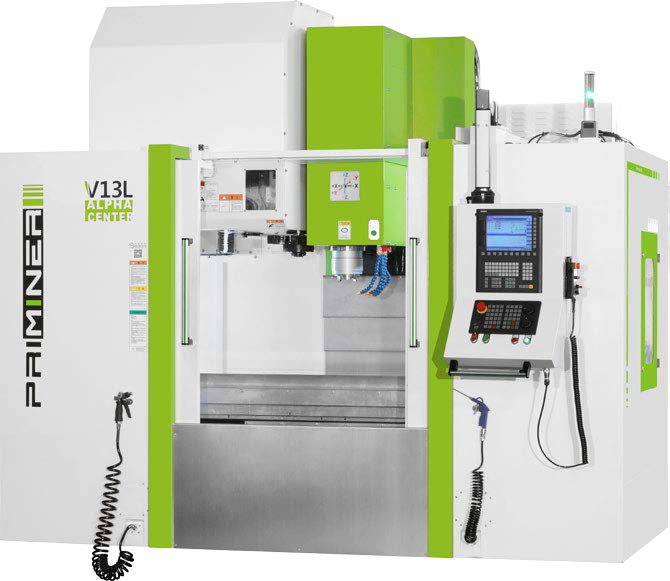

Centre D’Usinage Priminer VL 13

Table :

Surface de travail………………………………………………………………………… 1500 x 650 mm

Nombre de rainures en T ………………………………………………………. 5 x18 mm x 100 mm

Poids maximum admissible sur la table……………………………………………………. 1200 Kg

Course :

Course longitudinale…………………………………………………………………………….. 1300 mm

Course transversale………………………………………………………………………………… 650 mm

Course verticale…………………………………………………………………………………….. 600 mm

Distance nez de broche – table  changeur latéral………………………………. 150 – 750 mm

Distance centre broche – colonne……………………………………………………………… 697 mm

Broche :

Cône ………………………………………………………………………………………. BT 40 ou BBT 40

Vitesses de rotation de broche……………………………………………………..    15 000 tr / min

Avances :

Avances de travail………………………………………………………………….. 1 – 12000 mm / min

Avances rapides X, Y…………………………………………………………………………… 24 m / min

Avance rapide Z…………………………………………………………………………………. 24 m / min

Type moteurs d’axes………………………………………………………………………….. Heidenhain

Moteurs d’axes X Y Z………………………………………………………………… 4.1/ 5.4/ 8.6 kW

Diamètre vis à billes X Y Z………………………………………………………….. 45 x 10  X Y Z

Moteur :

Broche à entraînement direct siemens                                                                        20/53kw

Couple                                                                                                                      126/250Nm

Broche réfrigérée

Précision :

Positionnement………………………………………………………………………………. +/- 0,010 mm

Répétabilité…………………………………………………………………………………… +/- 0,006 mm

Pression d’air requise……………………………………………………………………….. 6,5 Kg / cm²

Poids de la machine…………………………………………………………………………… 10 000  Kg

Encombrement au sol avec carénage complet……………………….. 5180 x 2365×3170 mm
