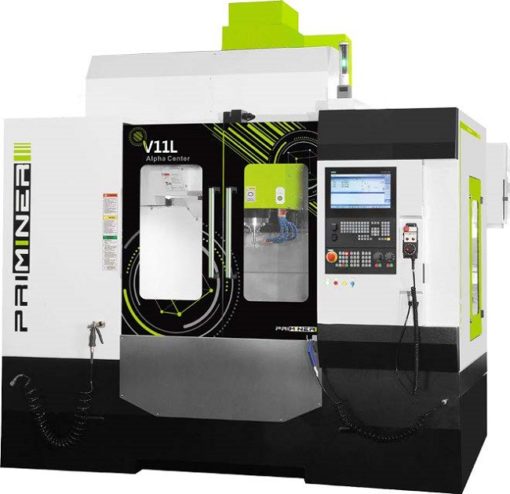

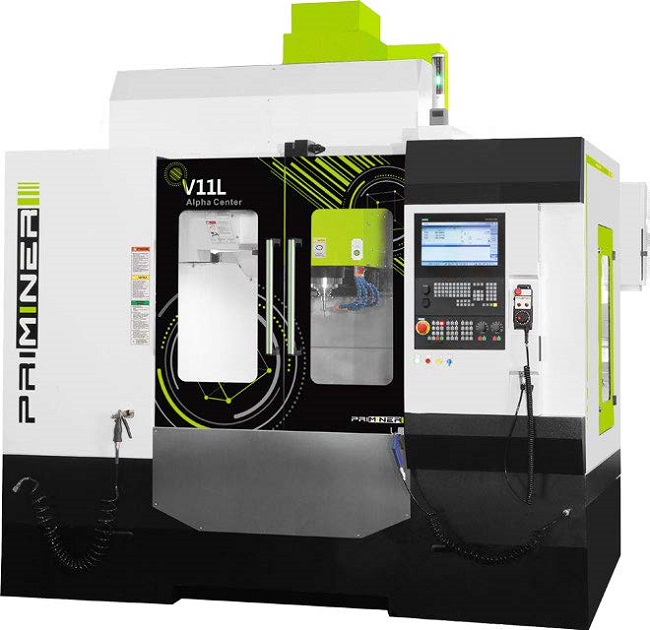

Centre D’usinage vertical ‘’ Priminer V 11L Disponible sur stock

CNC Heidenhain/Fanuc/ Siemens

Broche :

La broche est supportée par des roulements à contacts angulaires de très haute précision. Cette broche est très rigide et permet les usinages importants.

CHANGEUR :

Changeur 24 outils. Sélection RANDOM.

Diamètre maxi des outils : ………………………………………………………………….80 mm.

Longueur maxi des outils : ………………………………………………………………..300 mm.

Poids maxi des outils : …………………………………………………………………………8 Kg.

Table :

Surface de travail………………………………………………………………………… 1200 x 600 mm

Nombre de rainures en T ………………………………………………………. 5 x18 mm x 100 mm

Poids maximum admissible sur la table……………………………………………………. 1000 Kg

Courses :

Course longitudinale…………………………………………………………………………….. 1100 mm

Course transversale………………………………………………………………………………… 600 mm

Course verticale…………………………………………………………………………………….. 600 mm

Distance nez de broche – table  changeur latéral (option)………………….. 150 – 750 mm

Distance centre broche – colonne……………………………………………………………… 652 mm

Broche :

Cône ……………………………………………………………………………………….. BT 40 ou ISO 40

Vitesses de rotation de broche……………………………………………………….. 10 000 tr / min

Avances :

Avances de travail………………………………………………………………….. 1 – 12000 mm / min

Avances rapides X, Y,Z……………………………………………………………………….. 36 m / min

Moteur :

Moteur de broche………………………………………………………………………………. 11/18.5 Kw

Précision (VDI 3441 Pleine course)

Positionnement………………………………………………………………………………. +/- 0,008 mm

Répétabilité…………………………………………………………………………………… +/- 0,006 mm

Pression d’air requise……………………………………………………………………….. 6,5 Kg / cm²

Consommation électrique………………………………………………………………………… 29 KVA

Poids de la machine……………………………………………………………………………… 6500  Kg

Encombrement au sol avec carénage complet……………………………… 3845×2320×3120
