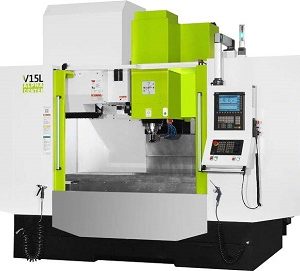

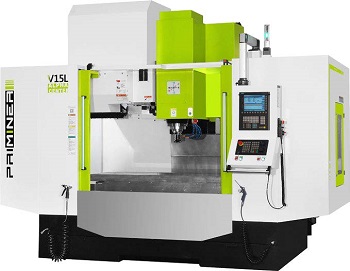

Centre d’usinage vertical VL 15 cnc heidenhain

Table :

Surface de travail………………………………………………………………………… 1700 x 700 mm

Nombre de rainures en T ………………………………………………………. 6 x18 mm x 100 mm

Poids maximum admissible sur la table……………………………………………………. 1500 Kg

Course :

Course longitudinale…………………………………………………………………………….. 1500 mm

Course transversale………………………………………………………………………………… 760 mm

Course verticale…………………………………………………………………………………….. 700 mm

Distance nez de broche – table  changeur latéral………………………………. 130 – 830 mm

Distance centre broche – colonne……………………………………………………………… 820 mm

Broche :

Cône ………………………………………………………………………………………. BT 40 ou BBT 40

Vitesses de rotation de broche……………………………………………………..    15 000 tr / min

Avances :

Avances de travail………………………………………………………………….. 1 – 12000 mm / min

Avances rapides X, Y…………………………………………………………………………… 24 m / min

Avance rapide Z…………………………………………………………………………………. 24 m / min

Type moteurs d’axes………………………………………………………………………….. Heidenhain

Moteurs d’axes X Y Z………………………………………………………………. 4.1/ 5.4/ 8.6 kW ?

Diamètre vis à billes X Y Z………………………………………………………… 45 x 10  X Y Z ?

 Moteur :

Broche à entraînement direct siemens                                                                        20/53kw

Couple                                                                                                                      126/250Nm

Broche réfrigérée

Poids de la machine…………………………………………………………………………… 10 000  Kg

Encombrement au sol avec carénage complet……………………….. 5180 x 2365×3170 mm

Accessoires standards :

• CNC Heidenhain TNC 620
• Changeur double bras24 postes
• Cône BT 40 ou BBT 40.
• Taraudage rigide.
• Climatisation de l’armoire électrique.
• Manivelle électronique portable.
• Vis et patins de mise à niveau.
• Lampe de travail.
• Arrosage centre broche 20 bar
• Convoyeur de copeaux à chaînes
• Manuel d’instruction
• Mise en route. Formation en supplément
